Co je materiál ASTM A688? Vysvětlení potrubí ohřívače napájecí vody
Nov 10, 2025
Zanechat vzkaz
Co je materiál ASTM A688?
Rozměry krytu: OD 15,9 až 25,4 mm (včetně)
Tloušťka stěny: průměrná nebo minimální, 0,028 palce (0,7 mm) a více
Použití: trubkové ohřívače napájecí vody (elektrárny)
262 - test citlivosti na mezikrystalovou korozi
A480/A480M - obecné požadavky na ploché-válcované nerezové oceli
A941 - terminologie
A1016/A1016M - obecné požadavky na nerezové trubky
E112 - určení průměrné velikosti zrna
E527 - číslování UNS
chemické složení materiálu ASTM A688
⚠️ A688 je spíše produktový standard než jakost jednoho materiálu. Pokrývá několik tříd UNS včetně TP304, TP304L, TP316 a TP316L. Chemická složení (% hmotn.) čtyř nejběžněji používaných jakostí jsou uvedena níže.
| Živel | TP304S30400 | TP304LS30403 | TP316S31600 | TP316LS31603 |
|---|---|---|---|---|
| C max | 0.08 | 0.035 | 0.08 | 0.035 |
| Mn max | 2.00 | 2.00 | 2.00 | 2.00 |
| Si max | 0.75 | 0.75 | 0.75 | 0.75 |
| P max | 0.040 | 0.040 | 0.040 | 0.040 |
| S max | 0.030 | 0.030 | 0.030 | 0.030 |
| Cr | 18.00‑20.00 | 18.00‑20.00 | 16.00‑18.00 | 16.00‑18.00 |
| Ni | 8.00‑11.00 | 8.00‑13.00 | 10.00‑14.00 | 10.00‑15.00 |
| Mo | ‑ | ‑ | 2.00‑3.00 | 2.00‑3.00 |
Mechanické vlastnosti (pokojová teplota, žíhání v roztoku)
| Stupeň | UNS | Pevnost v tahu min (MPa) | 0,2 % mez kluzu min (MPa) | Tažnost (50 mm) Min % | Tvrdost Max |
|---|---|---|---|---|---|
| TP304 | S30400 | 515 | 205 | 35 | 90 HRB |
| TP304L | S30403 | 485 | 175 | 35 | 90 HRB |
| TP316 | S31600 | 515 | 205 | 35 | 90 HRB |
| TP316L | S31603 | 485 | 175 | 35 | 90 HRB |
| TP304LN | S30453 | 515 | 205 | 35 | 90 HRB |
| TP316LN | S31653 | 515 | 205 | 35 | 90 HRB |
⚠️ ASTM A688 specifikuje pouze povinné minimální mechanické vlastnosti. Fyzikální vlastnosti jsou typické referenční hodnoty pro materiál; standard sám nedefinuje fyzické vlastnosti.
Fyzikální vlastnosti (typické referenční hodnoty pro TP316L)
| Vlastnictví | Hodnota |
|---|---|
| Hustota | 7,98 g/cm³ |
| Rozsah tavení | 1370-1400 stupňů |
| Specifická tepelná kapacita (20 stupňů) | 500 J/(kg·K) |
| Tepelná vodivost (20 stupňů) | 16.0 W/(m·K) |
| Elektrický odpor (20 stupňů) | 0.74 μΩ·m |
| Koeficient tepelné roztažnosti (20-100 stupňů) | 15,9 × 10⁻⁶ / stupeň |
| Koeficient tepelné roztažnosti (20-500 stupňů) | 17,5 × 10⁻⁶ / stupeň |
| Youngův modul | 193 GPa |
| Poissonův poměr | 0.3 |
Poznámka: ASTM A688 nespecifikuje fyzikální vlastnosti; tyto hodnoty závisí na jakosti materiálu.
Výroba trubek U-(typické možnosti)
Přímá délka: až 30 000 mm
Délka nohy: až 12 000 mm (tečné body ke konci nohy)
Poloměr ohybu: až 1 500 mm
Způsob výroby: svařování TIG, tažení za studena
Povrchové úpravy: žíhání-moření (AP), světlé žíhání (BA)
Rovná délka=2 × délka nohy + 3.1416 × R
Tepelné zpracování oblasti ohybu U- plus asi 150 mm každé nohy za bodem tečny, pokud je specifikováno
Aplikační scénáře ASTM A688
1. Ohřívače napájecí vody pro tepelné elektrárny a jaderné elektrárny (primární aplikace)
Svazky U trubek pro vysokotlaké a nízkotlaké ohřívače napájecí vody. Vystaveno vysokoteplotní napájecí vodě a cyklickému tepelnému namáhání. Tvar U kompenzuje tepelnou roztažnost. A688 vyžaduje speciální testy, jako je test zpětného ohybu pro servis elektrárny ASTM Inter.
2.Pomocná zařízení pro výměnu tepla v elektrárnách
Vybrané kondenzátory, chladiče s uzavřenou smyčkou. Třídy TP316L / TP316LN jsou preferovány pro zlepšenou odolnost proti korozi.
3. Speciální U-trubkové výměníky tepla pro chemické procesy
Přijato pouze tehdy, když specifikace projektu výslovně odkazuje na ASTM A688. A688 nenahrazuje A269 / A213 pro obecnou službu výměníku tepla bez schválení specifikace.

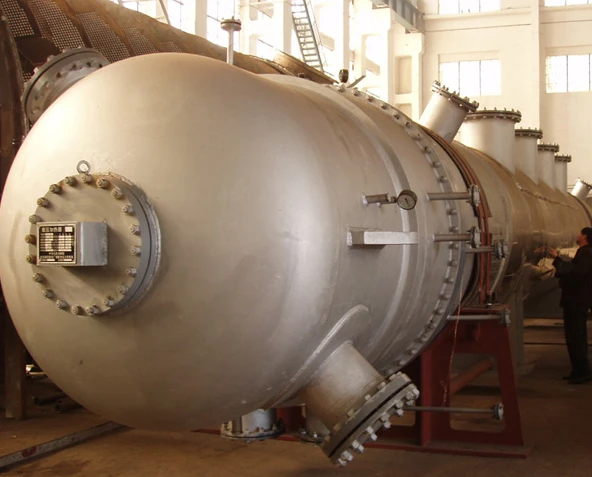

Vysokotlaký ohřívač napájecí vody
A688 U-ohýbaná trubka

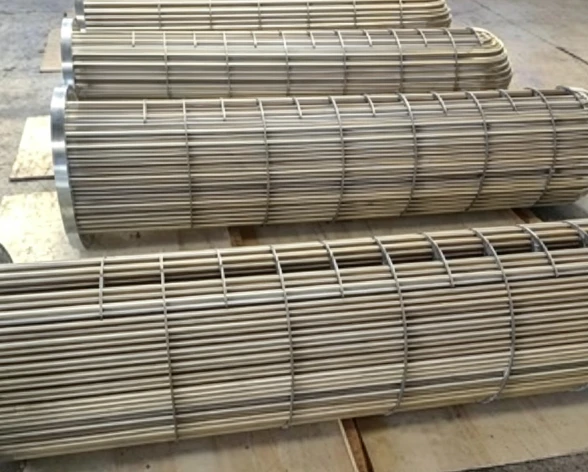

Svazek vnitřních trubek ohřívače elektrárny
Vývozce ASTM A688
GNEE dodává trubky z austenitické nerezové oceli ASTM A688 / SA‑688 pro ohřívače napájecí vody, včetně rovných trubek a hotových ohýbaných trubek ve tvaru písmene U, k dispozici jsou jak bezešvé, tak svařované typy. Kryté třídy: TP304, TP304L, TP304LN, TP316, TP316L, TP316LN, N08367 (AL‑6XN); rozsah velikostí OD 15,9–25,4 mm, tloušťka stěny 0,7 mm nebo větší. Jsou podporovány režimy řazení minimální stěny i průměrné stěny.
Materiálové certifikáty EN 10204‑3.1 jsou poskytovány při dodání. K dispozici je PMI spektroskopie a externí svědecká kontrola společností SGS/BV. Jsou podporovány služby hlubokého zpracování, jako je řezání na délku a ohýbání do U. Exportní ochranné obaly používají antikorozní papír VCI a fumigovaná dřevěná pouzdra, aby se zabránilo kontaminaci chloridy. Sklad pokrývá běžně používané specifikace elektrárny. Přijímáme malé i hromadné zakázky a můžeme poskytnout profesionální řešení zásobování zámořských projektů elektráren.
Pokud hledáte vysoce kvalitní výrobky z nerezové oceli ASTM A688, klikněte prosím níže a kontaktujte nás. Můžeme vám nabídnout profesionální řešení nákupu.
Pokud hledáte vysoce kvalitní výrobky z nerezové oceli ASTM A688, klikněte prosím níže a kontaktujte nás. Můžeme vám nabídnout profesionální řešení nákupu.
FAQ
1.Na jaké třídy se vztahuje ASTM A688?
Mezi běžné třídy patří TP304, TP304L, TP304LN, TP316, TP316L, TP316LN a N08367 (AL‑6XN). Přesná třída UNS musí být jasně uvedena na nákupních objednávkách.
2.Jaký je rozdíl mezi ASTM A688 a A269?
Přestože používá stejné jakosti materiálu, A269 je přesný standard trubek pro všeobecné použití. ASTM A688 přidává testy specifické pro elektrárnu, jako je test zpětného ohybu pro provoz ohřívače napájecí vody, a má pevné limity velikosti pro potrubí ohřívače napájecí vody.
3. Může ASTM A688 nahradit trubky výměníku tepla A213?
Ne pro generální výměnu. A213 je pro vysokoteplotní potrubí kotle. A688 je určen pro ohřívače napájecí vody s omezeným rozsahem vnějšího průměru a speciálními testovacími požadavky. Dodržujte technické specifikace projektu.
4. Může ASTM A688 nahradit trubky výměníku tepla A213?
Ne pro generální výměnu. A213 je pro vysokoteplotní potrubí kotle. A688 je určen pro ohřívače napájecí vody s omezeným rozsahem vnějšího průměru a speciálními testovacími požadavky. Dodržujte technické specifikace projektu.
