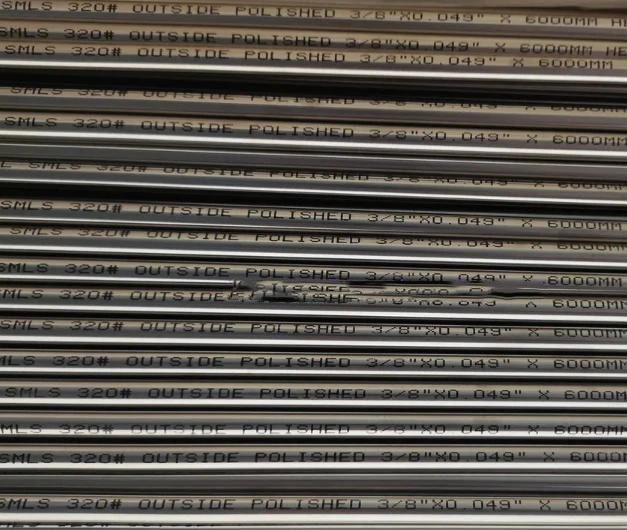

ASTM A269 TP316L Nerezová ocelová bezešvá nástrojová trubice
Jan 20, 2026
Zanechat vzkaz
Pokud si kupujete trubice z nerezové oceli pro ropu a plyn, chemické zpracování, výrobu energie, farmacii, zpracování potravin nebo analytické systémy, trubice pro nástroje z nerezové oceli ASTM A269 TP316L jsou jedním z nejpoužívanějších materiálů, protože kombinují vynikající odolnost proti korozi, vysokou čistotu, rozměrovou přesnost a dlouhodobou- spolehlivost.
ASTM A269 pokrývá bezešvé a svařované trubky z austenitické nerezové oceli pro obecné služby odolné vůči korozi -a nízkým/vysokým-teplotám. Specifikace vyžaduje tepelně -zpracované trubky a zahrnuje požadavky na chemické složení, mechanické vlastnosti, tvrdost a nedestruktivní testování. Ve srovnání se standardními trubkami z nerezové oceli vyžadují trubice pro přístroje mnohem přísnější kontrolu tolerance vnějšího průměru, tloušťky stěny, povrchové úpravy, čistoty a tlakového výkonu, protože se běžně instalují do systémů přesného měření a regulace.
Výhody bezešvých nástrojových trubek TP316L z nerezové oceli
Bezešvé trubky z nerezové oceli TP316L jsou legovány 2,0 % až 3,0 % molybdenu (Mo), čímž dosahují ekvivalentního čísla odolnosti proti důlkové korozi (PREN) nad 23, aby účinně odolávaly drsným korozivním médiím, jako jsou mořské chloridy a prostředí petrochemického odsíření. Mezitím jeho ultra-nízký obsah uhlíku (C Menší nebo roven 0,035 %) potlačuje precipitaci mezikrystalového karbidu během svařování nebo vystavení vysokým-teplotám, čímž důkladně eliminuje riziko mezikrystalové koroze na spojích potrubního systému.
Přístrojové hadičky ASTM A269 TP316L se běžně používají k přepravě vysokotlakých plynů nebo hydraulických kapalin. Bezešvá struktura ve srovnání se svařovanými trubkami eliminuje svary-potenciální bod koncentrace napětí a mikroskopické defekty. Bezešvé trubky TP316L se mohou pochlubit vynikajícími mechanickými vlastnostmi (pevnost v tahu větší nebo rovna 485 MPa, mez průtažnosti větší nebo rovna 170 MPa), což umožňuje jejich bezpečnému pracovnímu tlaku pohodlně pokrýt rozsah 3 000 psi až 6, 000+ psi, což zajišťuje nulové-netěsnosti zařízení a intenzivní odolnost proti{14} pulsům i proti otřepům.
Kromě toho je tvrdost TP316L přísně kontrolována na méně než nebo rovnou 90 HRB, což mu zajišťuje vynikající tažnost. Umožňuje snadné ohýbání za studena, rozšiřování a navíjení pomocí ručních ohýbaček trubek bez vytváření mikro-trhlin nebo zvrásnění vnitřní stěny během fyzické deformace, čímž je zajištěna stabilita dynamického přenosu tekutin.
ASTM A269 TP316L Specifikace nerezových hadic
| Položka | Specifikace |
| Stupeň materiálu | TP316L (UNS S31603) |
| Norma | ASTM A269 / ASME SA269 |
| Výrobní proces | Bezešvé, tažené za studena, válcované za studena |
| Podmínka dokončení | Světle žíhané (BA) nebo žíhané a mořené (AP) |
| Konec Dokončit | Hladké konce, zkosené konce nebo čtvercový řez (bez otřepů) |
Chemické složení (hmotnostní %)
| Živel | Požadavek ASTM A269 TP316L |
| uhlík (max.) | 0.030% |
| mangan (max.) | 2.00% |
| fosfor (max.) | 0.045% |
| síra (max.) | 0.030% |
| Silikon (max.) | 0.75% |
| Nikl | 10.0% – 14.0% |
| Chrom | 16.0% – 18.0% |
| Molybden | 2.00% – 3.00% |
Mechanické vlastnosti
| Vlastnictví | Metrická jednotka | Císařská jednotka |
| Pevnost v tahu (min) | 485 MPa | 70 000 psi |
| Mez kluzu (min) | 170 MPa | 25 000 psi |
| Prodloužení o 2 palce (min) | 35% | 35% |
| Tvrdost (Max) | 80 HRB / 192 HV | 90 HRB (u některých speciálních objednávek) |
Rozměrové tolerance (podle ASTM A1016/A269)
| Rozsah vnějšího průměru (OD). | Tolerance OD | Tolerance tloušťky stěny (WT). |
| < 1/2" (12.7 mm) | ± 0,005" (0,13 mm) | ± 15% |
| 1/2" až 1-1/2" (12,7-38,1 mm) | ± 0,005" (0,13 mm) | ± 10% |
| >1-1/2" až 3-1/2" (38,1-88,9 mm) | ± 0,010" (0,25 mm) | ± 10% |
| Ovalita | Zahrnuto v toleranci OD | - |
Běžné velikosti pro hadičky nástrojů
| OD (palce) | Vnější průměr (mm) | Tloušťka stěny (palce) | Tloušťka stěny (mm) |
| 1/8" | 3.18 | 0.028" / 0.035" | 0.71 / 0.89 |
| 1/4" | 6.35 | 0.035" / 0.049" / 0.065" | 0.89 / 1.24 / 1.65 |
| 3/8" | 9.53 | 0.035" / 0.049" / 0.065" | 0.89 / 1.24 / 1.65 |
| 1/2" | 12.70 | 0.035" / 0.049" / 0.065" / 0.083" | 0.89 / 1.24 / 1.65 / 2.11 |
| 3/4" | 19.05 | 0.049" / 0.065" / 0.083" / 0.095" | 1.24 / 1.65 / 2.11 / 2.41 |
Běžné aplikace:

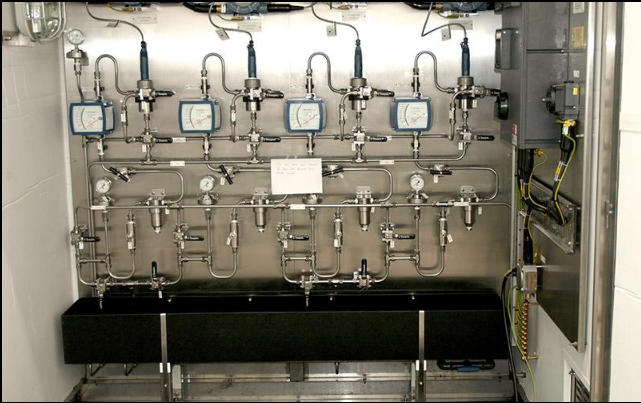

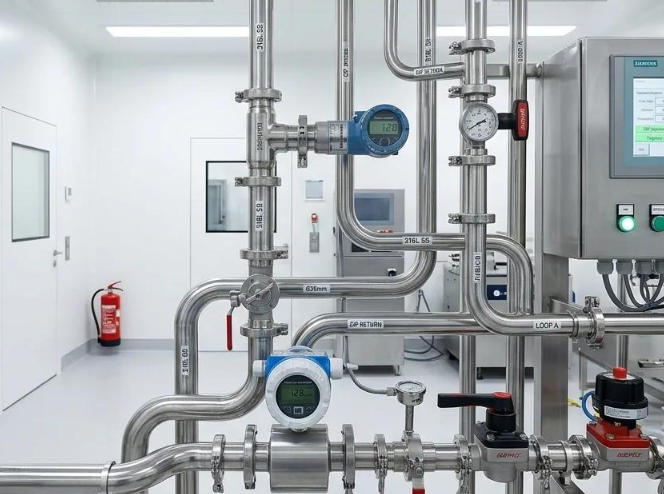

Instrumentace a řízení procesů: Připojení snímačů tlaku, analyzátorů a ovládacích panelů.
Mořské a chemické prostředí: Manipulace s korozivními médii, která by u standardní nerezové oceli 304 způsobovala důlkovou korozi nebo korozi.

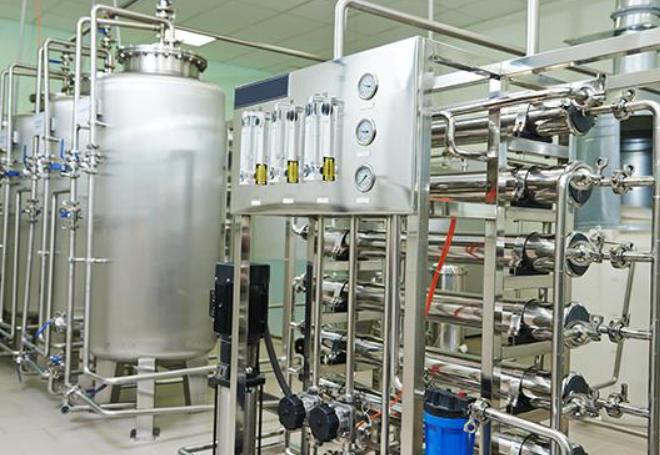

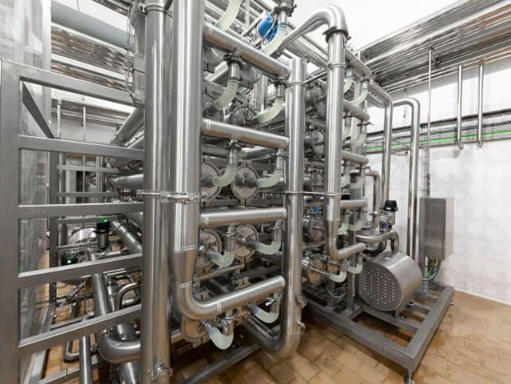

Výroba ropy, plynu a energie: Používá se v hydraulických vedeních, chemických vstřikovacích a vzorkovacích systémech.
Pokud potřebujete konkrétní podrobnosti, dejte mi prosím vědět:
Jaký vnější průměr (OD) a tloušťku stěny potřebujete?
Jaký je váš provozní tlak nebo teplota?
ASTM A269 TP316L Hadice HS Code
| Položka | Popis |
|---|---|
| Stupeň materiálu | TP316L / UNS S31603 / 1.4404 |
| HS kód (společný) | 7304.41 |
| Popis kódu HS | Trubky, trubky a duté profily, bezešvé, z nerezové oceli, za studena -tažené nebo{1}}válcované |

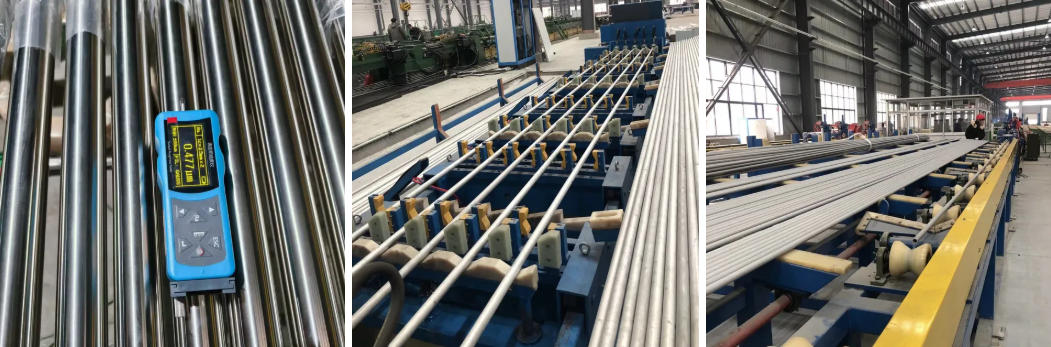

Kontrola kvality

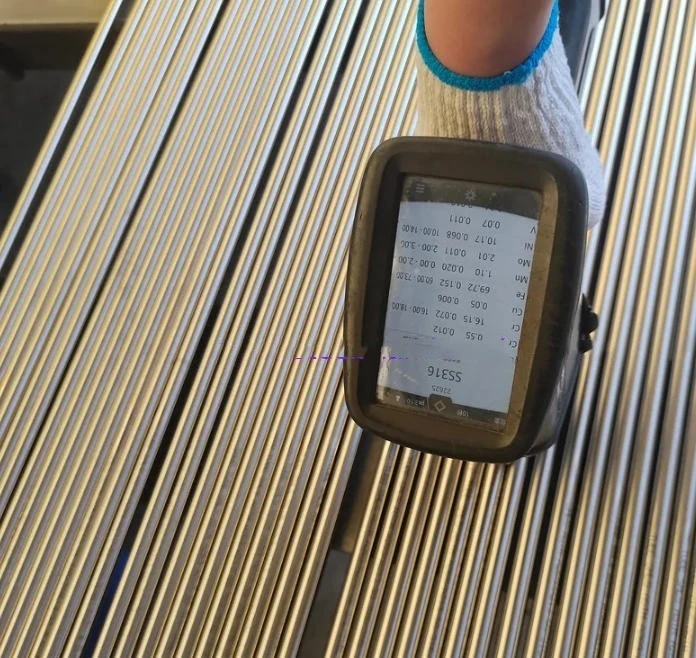

GNEE přísně dodržuje normy ASTM A269 pro kontrolu kvality. Každá šarže bezešvých přístrojových hadiček TP316L prochází identifikací materiálu PMI, analýzou chemického složení, tahovým testováním, testováním tvrdosti, testováním vířivými proudy a hydrostatickým testováním, aby se zajistilo splnění požadavků rozměrových tolerancí, kvality povrchu a odolnosti proti korozi. Je poskytován certifikát materiálu EN 10204 3.1.
Dodací lhůta
GNEE udržuje stabilní zásoby a výrobní kapacitu pro trubky z nerezové oceli. Dodací lhůta pro standardní hadičky pro nástroje ASTM A269 TP316L je přibližně 7–15 dní. Vlastní velikosti, speciální povrchové úpravy a velké-objemové zakázky lze uspořádat podle výrobních plánů, což zajistí včasné- dodání pro projekty globálních zákazníků.

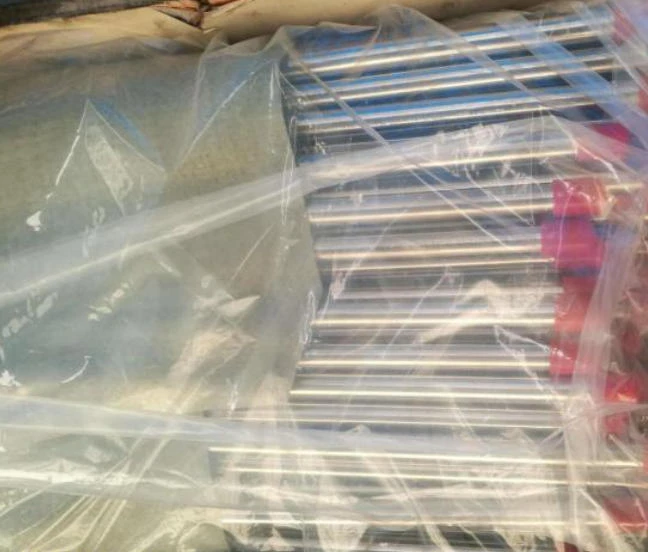

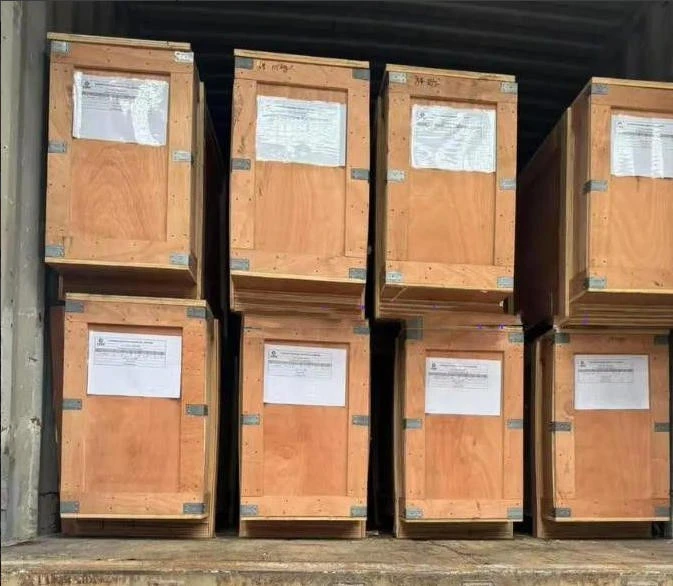

Standardní exportní balení

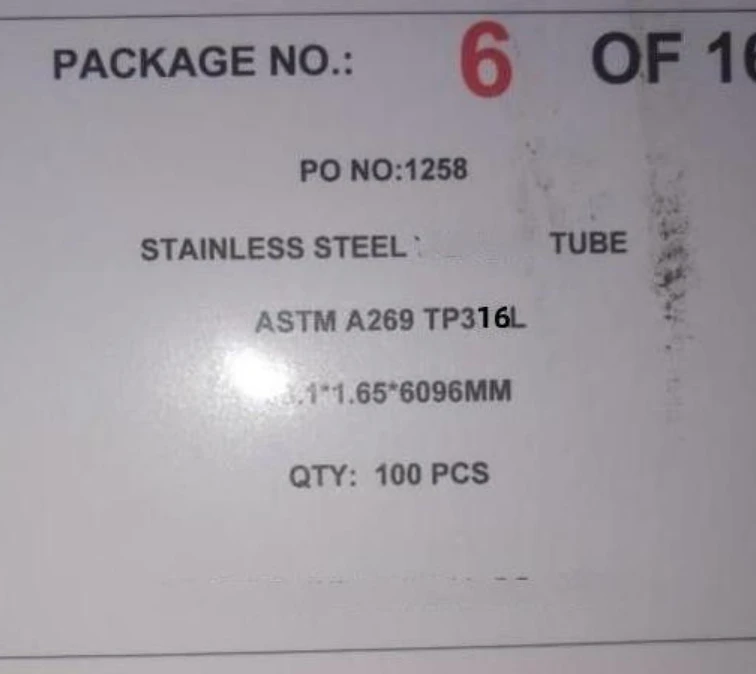

GNEE používá ochranné obaly-exportní kvality. Každá hadička je obalena PE folií odolnou proti vlhkosti- s plastovými krytkami na obou koncích pro ochranu a úhledně zabalená do dřevěných beden nebo palet zajištěných ocelovými popruhy ve standardních 6metrových délkách. Před balením se provádí kontrola čištění povrchu, aby se zajistilo, že nedochází k poškrábání, znečištění nebo deformaci. Přepravní značky, štítky se specifikacemi a materiálové dokumenty EN 10204 3.1 jsou poskytovány tak, aby vyhovovaly globálním požadavkům na námořní dopravu.
FAQ
Otázka: Jaký je rozdíl mezi hadičkami ASTM A269 a ASTM A213?
| Norma | Hlavní aplikace |
|---|---|
| ASTM A269 | Obecné trubice pro nástroje-odolné vůči korozi |
| ASTM A213 | Výměník tepla a potrubí kotle |
Otázka: Proč jsou trubice 316L někdy magnetické?
Zatímco austenitická nerezová ocel je v žíhaném stavu ne-magnetická, během tažení za studena se část austenitu přemění na deformační-martenzit, což má za následek slabý magnetismus. To obvykle nemá vliv na odolnost proti korozi.
Otázka: Jaká opatření by měla být přijata při instalaci trubice nástroje?
Řezání: Musí být použit speciální řezák trubek nebo pila a řez musí být čistý.
Odstraňování otřepů: Otřepy na vnitřním a vnějším průměru musí být před montáží odstraněny, aby nedošlo k poškrábání těsnění kompresního šroubení nebo ovlivnění průtoku kapaliny.
Poloměr ohybu: Při ohýbání by měla být použita ohýbačka trubek. Poloměr ohybu by obecně neměl být menší než 2-3násobek průměru trubky, aby se zabránilo nadměrnému ztenčení nebo zborcení stěny trubky.
Otázka: Proč je tvrdost trubice nástroje důležitá?
U přístrojových systémů používajících kompresní šroubení je rozhodující tvrdost hadičky:
Limity tvrdosti: Standardní požadavky obvykle nepřekračují 80 HRB (nebo 192 HV).
Důvod: Objímka tvarovky se musí „zakousnout“ do povrchu trubky. Pokud je trubka příliš tvrdá (nad 90 HRB), objímka nemůže účinně zapadnout, což vede k netěsnostem nebo uvolnění na spoji armatury.
Otázka: Jaký je rozdíl mezi BA (Bright Annealed) a AP (Acid-Pickled Annealed)?
BA (Bright Annealed): Tepelné zpracování v ochranné atmosféře. Povrch je zrcadlový-a extrémně čistý. Toto je hlavní požadavek na potrubí přístrojů, protože snižuje zbytky kapaliny a zabraňuje kontaminaci.
AP (Annealed & Pickled): Tepelné zpracování na vzduchu následované kyselým mořením k odstranění oxidových usazenin. Povrch má stříbřitý-bílý matný povrch. Obvykle se používá pro průmyslové potrubí s mírně nižšími požadavky.
Otázka: Jaké informace by měli kupující poskytnout, když žádají o cenovou nabídku?
Kompletní RFQ by mělo obsahovat:
Třída materiálu: ASTM A269 TP316L
Velikost trubky: OD × WT
Množství
Požadavek na délku
Povrchová úprava
Požadavky na testování
Požadavek certifikátu
Místo doručení
