304 vs SUS316: 20% cenový rozdíl, který z nich je vhodnější pro váš projekt?

304 Vs SUS316 Nerezová ocel: 20% cenový rozdíl, jak by si měli kupující vybrat?

Hloubková analýza z perspektiv chemického složení, odolnosti proti korozi, odolnosti proti vysoké teplotě a výkonu nákladů!

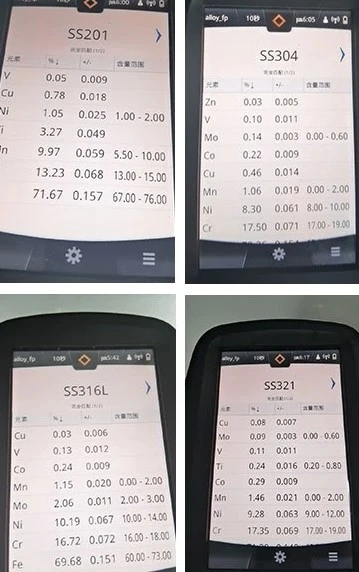

304 Vs SUS316 Chemické složení z nerezové oceli:

304 Vs SUS316 Odolnost proti korozi:
Neutrální prostředí (vzduch/voda z vodovodu): Oba fungují dobře, 304 je dostačující k uspokojení denních potřeb.
Chloridové iontové prostředí (mořská voda/voda/voda/voda bazénu):
304: Pitting se začíná objevovat po 200 hodinách a lokální rez se vyskytuje po 1 roce;
SUS316: Žádná zřejmá koroze po 1000 hodinách a povrch zůstává hladký déle než 3 roky (měřený zdroj dat: standard NACE TM0177).
Prostředí kyseliny a alkalií (jako je 10% kyselina sírová/kyselina chlorovodíková):
304: může odolat pouze 24 hodin při 20 stupních;
SUS316: Může přetrvávat déle než 72 hodin za stejných podmínek a odolnost proti korozi se zvýší o 50%, pokud je koncentrace menší nebo rovná 5%.

304 vs. SUS316 Odolnost proti vysoké teplotě:
Teplota pokoje do 500 stupňů: Síla těchto dvou je podobná a 304 je nákladově efektivnější;
500-800 stupeň: 304 začíná vykazovat zřejmou oxidovou stupnici a rychlost oxidace SUS316 je snížena o 40%;
Nad 800 stupňů: 304 zrn na hrubostech rychle a SUS316 vydrží krátkodobé vysoké teploty 1200 stupňů (jako jsou scénáře superheater kotle).

304 vs SUS316 Mechanické vlastnosti:
Pevnost v tahu: Větší nebo rovna 515MPA, splňující většinu strukturálních požadavků;
Svařovací výkon: 304 Svařování nevyžaduje zvláštní ošetření, SUS316 vyžaduje svařovací drát obsahující molybden (jako je ER316L) a po svařování se doporučuje ošetření pevného roztoku;
Výkon zpracování chladu: 304 se snadněji tvoří a SUS316 musí během ohybu studeného ovládat deformaci menší nebo rovné 15%, aby se zabránilo trhlinám.

304 vs SUS316 COST COUCK:
Náklady na nákup: SUS316 je 20% -30% dražší než 304 (jako příklad vezme trubku 57 × 3 mm, cenový rozdíl je asi 15-20 yuan za metr);
Náklady na údržbu: V námořním inženýrství vyžaduje 304 potrubí každý rok údržba povlaku proti korozi (náklady představují 10% kupní ceny), zatímco SUS316 může být bez údržby po dobu 5 let;
Náklady na výměnu: Průměrná životnost 304 v chemickém vybavení je 2-3 roky, zatímco SUS316 může dosáhnout 5-8 let a náklady na plný cyklus se sníží o 40%.



Průvodce vyhýbáním se nákupu: 3 podrobnosti Určete dlouhodobé výhody
Podívejte se na implementační standard: 304 musí potvrdit, zda je to GB/T 24511-2017 (nový národní standard) nebo ASTM A 240 304, aby se zabránilo nízkým a nižším produktům (obsah niklu menší než 6%);
SUS316 musí ověřit, zda je obsah molybdenu větší nebo roven 2% (někteří výrobci používají k vydávání 316L a obsah molybdenu je pouze 1,8%).
Požadavky na úpravu povrchu:
U scén s potravinami si vyberte leštění BA na úrovni BA (drsnost RA menší nebo rovná 0. 8 μm) a pro chemické scény vyberte moření a pasivaci (odstraňte oxidovou stupnici svařování).
Dokumenty o zajištění kvality jsou nezbytné:
Materiálový certifikát (musí zahrnovat obsah prvků C, CR, NI, MO);
Zpráva o testování koroze (metoda ASTM A262 E, SUS316 musí projít).
